合成のルール

このドキュメントでは SkyWay LiveStreaming API で SkyWay の映像や音声を合成する設定のルールについて説明します。

JSON 形式の設定によって映像と音声の合成の制御が可能です。 指定可能なパラメーターの詳細は、APIリファレンスを参照してください。

合成処理の概要

合成の設定は Channel 中の Publication を選択し、どのようなレイアウトで表示するかを設定します。 LiveStreaming Service は合成の設定に従って Publication を合成した映像を配信サービスに配信します。

合成の設定は大きく3つに分かれています。

  • mode
    • 現在は CUSTOM モードのみ利用可能です
  • videoConfig
    • 映像の合成に関する設定を行います
  • audioConfig
    • 音声の合成に関する設定を行います

映像合成の設定

videoConfig では映像の合成について、以下の設定が可能です。

  • 必須
    • canvasWidth
      • 出力映像の横幅のピクセル数
    • canvasHeight
      • 出力映像の縦幅のピクセル数
    • elements
      • 合成対象となる映像を設定します。指定方法は後述します。
  • オプション
    • backgroundImage
      • 出力映像の背景画像
        • png 形式の画像を base64化した文字列を入力する
        • 背景画像は常に要素より奥に描画されます

音声合成の設定

videoConfig では音声の合成について、以下の設定が可能です。

  • 必須
    • elements
      • 合成対象となる音声を設定します。指定方法は後述します。

要素の設定

要素とは、合成における個々の映像または音声の要素を指します。たとえば、会議中の参加者のカメラ映像や画面共有、個別の音声がそれに該当します。

映像の要素の設定

videoConfig 内の elements プロパティで、各映像の要素について以下の設定が可能です。

  • 必須
    • publisher
      • 合成対象となる Publication を選択します。選択方法は後述します。
    • width
      • 要素の横幅のピクセル数
    • height
      • 要素の縦幅のピクセル数
    • x
      • 要素の X 座標
        • 左側が原点
    • y
      • 要素の Y 座標
        • 上側が原点
  • オプション
    • zIndex
      • 要素の重なりの順の指定
        • 0以上255以下の値を指定できます
        • 0が最も奥です
          • 背景画像は要素の zIndex の値にかかわらず常にエレメントより奥に描画されます
        • デフォルトで0が割り当てられます

映像の要素は49個まで設定できます。

次のように x を30,y を60と設定した場合はこのような出力となります。

{
  "mode": "CUSTOM",
  "videoConfig": {
    "canvasWidth": 720,
    "canvasHeight": 720,
    "elements": [
      {
        "publisher": {
          "id": "*"
        },
        "height": 300,
        "width": 300,
        "x": 30,
        "y": 60
      }
    ]
  },
  "audioConfig": {
    "elements": []
  }
}

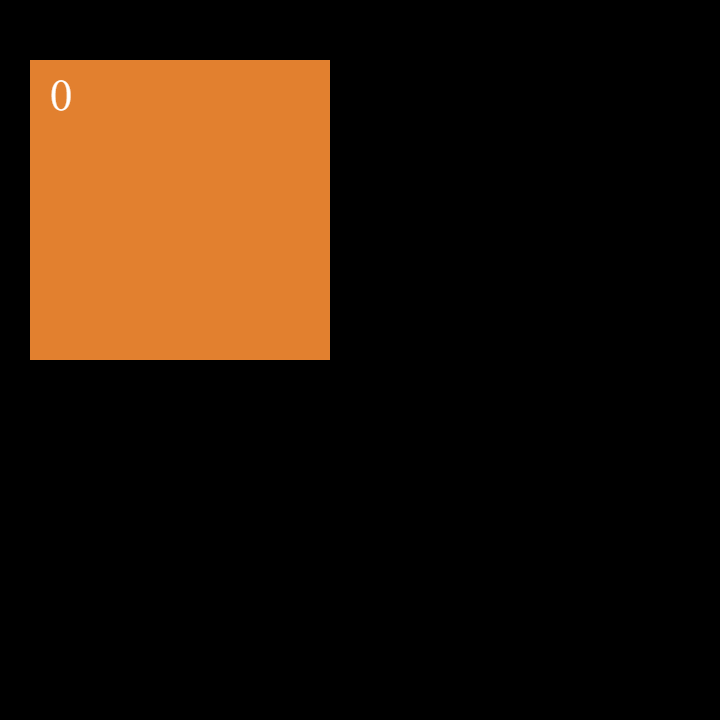

座標指定例

音声の要素の設定

audioConfig 内の elements プロパティで、各音声の要素について以下の設定が可能です。

  • 必須
    • publisher
      • 合成対象となる Publication を選択します。選択方法は後述します。

音声の要素は4個まで設定できます。

要素のPublicationの選択

各要素では、publisher プロパティを使用して合成対象となる Publication の選択をする必要があります。選択の手順は以下のような流れになります。

  1. publisher の選択

    この時点で選択した Publisher のすべての Publication が候補になります。

  2. query による絞り込み

    1で選択した候補から最終的に1つの Publisher を選択します。

  3. publisher の publication を選択

    2で選択した Publisher が publish している Publication を候補として Publication を選択します。この時点で複数の候補が存在する可能性があります。

  4. 対象の Publication の決定

    3で選択した候補から最終的に1つの Publication を選択します。

publisherの選択

以下の識別子から Publisher(Publication を Publish した Member)を選択できます。

(※core ライブラリを利用している場合は SFU-Bot ではなく元の Publication を Publish している Person が対象です。)

  • id
  • name
  • metadata

いずれの識別子も選択されていない場合は channel 中のすべての Member が候補となります

queryによる候補の絞り込み

publisher の選択の結果、複数の Publisher の候補が存在する場合、query プロパティによって1つに絞り込みます。

query では以下の設定が可能です。

  • sortBy
    • Publisher の候補をリアルタイムに、どのような順序で並べるかを指定できます
      • AUDIO_LEVEL
        • 各 Publisher の Publish している AudioPublication のうち、最も音量が大きい AudionPublication の音量が大きい順
      • TIMELINE
        • Publisher が Room に Join した時刻順
  • index
    • ソートされた Publisher の候補の配列から最終的な Publisher を選択するための添字
    • -1を指定すると候補の配列の最後の Publisher が選択される

query を指定しない場合はデフォルトで sortBy が TIMELINE、index が0に設定されます。

例

Channel 中の AUDIO_LEVEL 上位2 publisher の publication を選択して描画する設定と結果は次のようになります。

{
  "mode": "CUSTOM",
  "videoConfig": {
    "canvasWidth": 1920,
    "canvasHeight": 1080,
    "elements": [
      {
        "publisher": {
          "id": "*",
          "query": {
            "sortBy": "AUDIO_LEVEL",
            "index": 0
          }
        },
        "x": 0,
        "y": 0,
        "width": 960,
        "height": 1080
      },
      {
        "publisher": {
          "id": "*",
          "query": {
            "sortBy": "AUDIO_LEVEL",
            "index": 1
          }
        },
        "x": 960,
        "y": 0,
        "width": 960,
        "height": 1080
      }
    ]
  },
  "audioConfig": {
    "elements": [
      {
        "publisher": {
          "id": "*",
          "query": {
            "sortBy": "AUDIO_LEVEL",
            "index": 0
          }
        }
      },
      {
        "publisher": {
          "id": "*",
          "query": {
            "sortBy": "AUDIO_LEVEL",
            "index": 1
          }
        }
      }
    ]
  }
}

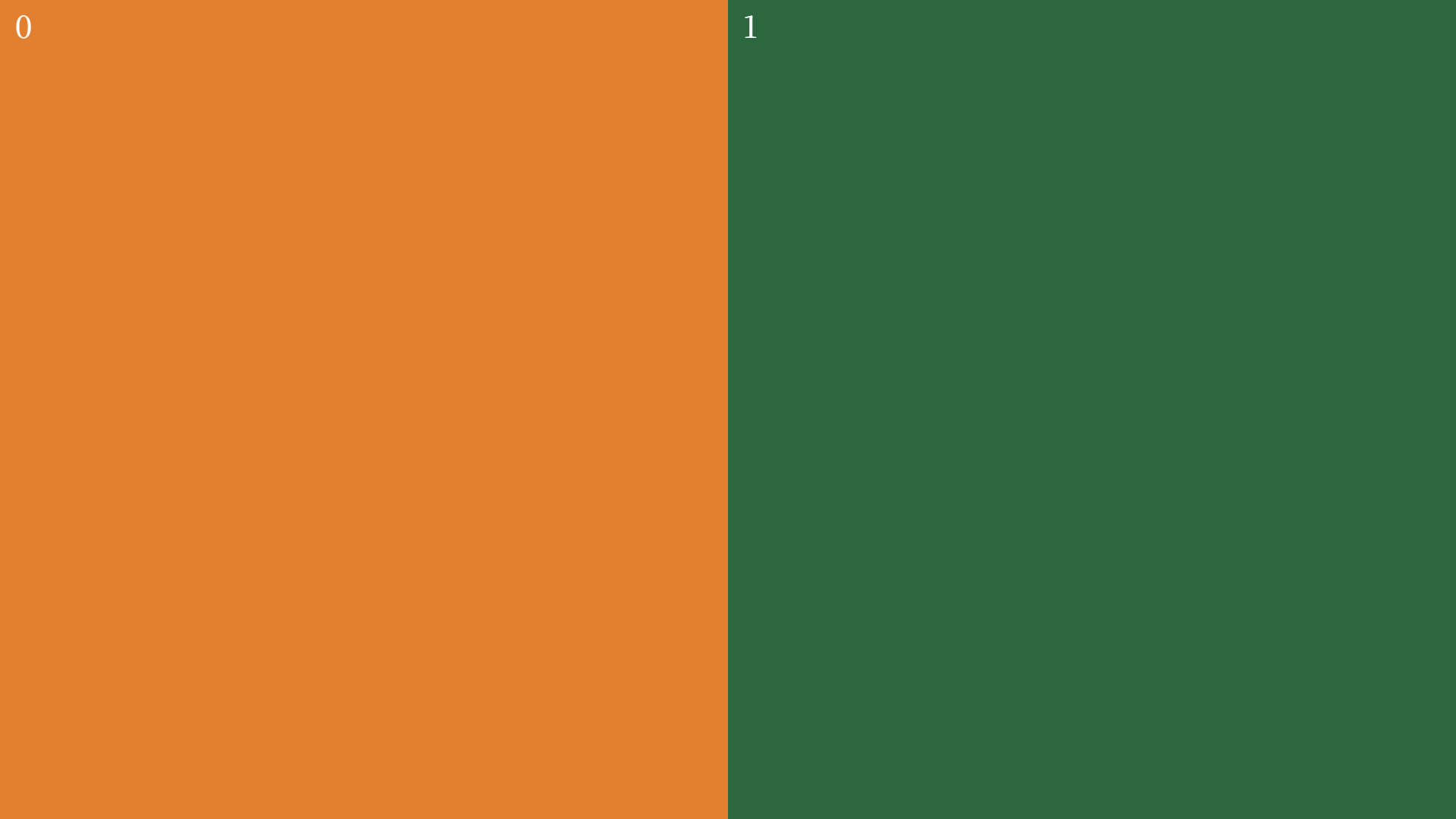

音量ソート表示例

publicationの選択

audioPublication または videoPublication プロパティでは以下の識別子から Publisher の Publication を選択できます。

  • id
  • metadata

選択できる Publication は config の種類と同じものに限られます。(audioConfig なら contentType が Audio のもの、videoConfig なら contentType が Video のもの)

publication プロパティを設定しない場合は最初に Publish された Publication が選択されます。

publication プロパティを設定した上で Publication の候補が複数ある場合は、より早く Publish された Publication が選択されます。

識別子の指定方法

id, name, metadata といった識別子は以下の方法で指定できます。

  • id
    • 対象のリソースに設定されている文字列(完全一致)、*(ワイルドカード)
  • name
    • 対象のリソースに設定されている文字列(完全一致)、* を含む文字列(部分一致)、 *(ワイルドカード)
  • metadata
    • 対象のリソースに設定されている文字列(完全一致)、* を含む文字列(部分一致)、 *(ワイルドカード)

name や metadata では、audience-* のような書き方をすることで部分一致で判定できます。

また name や metadata に * を指定した場合はその要素を持たない場合も含みます。

metadata を指定する場合は channel 中の member と publication の metadata に以下のフォーマットのデータを JSON 文字列の形式で格納してください。SKYWAY_SYSTEM.liveStreaming.label の内容と metadata に指定した識別子の内容でマッチングを行うことができます。

{
  "SKYWAY_SYSTEM": {
    "liveStreaming": {
      "label": ""
    }
  }
}

識別子で指定可能な文字種は、Channel、Member の name として使用可能な文字種、およびワイルドカードのみとなります。

Channel、Memberのnameとして使用可能な文字種

設定の例

ここでは以下の3種類の合成例を説明します。

  • side by side(横並びの映像)
  • picture in picture(プレゼン用等の表示)
  • Grid(全映像の表示)

side by side

以下のスクリーンショットのような合成を行うための設定について説明します。

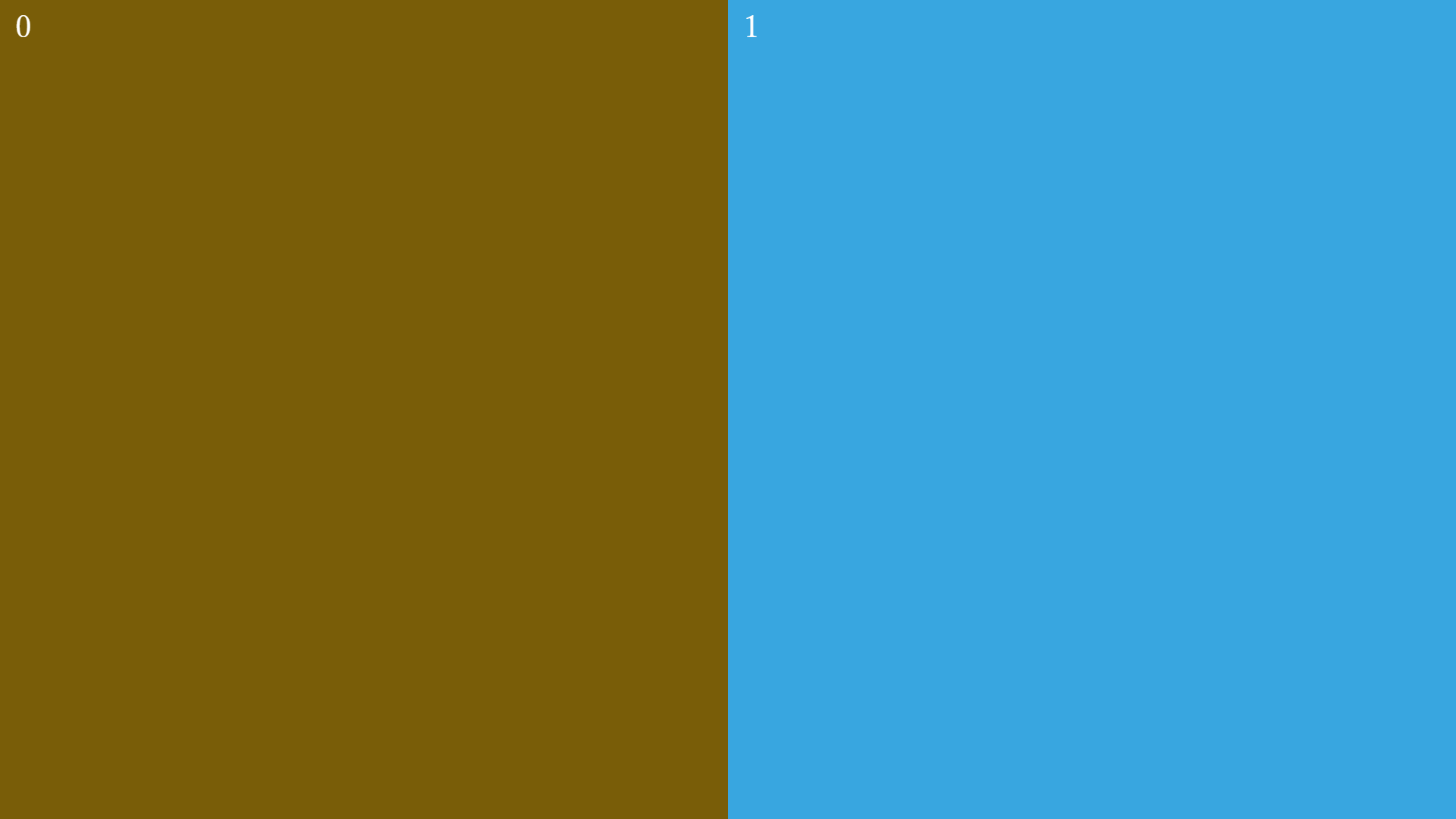

Side by Sideレイアウト

{
  "mode": "CUSTOM",
  "videoConfig": {
    "canvasWidth": 1920,
    "canvasHeight": 1080,
    "elements": [
      {
        "publisher": {
          "id": "*",
          "query": {
            "sortBy": "TIMELINE",
            "index": 0
          }
        },
        "x": 0,
        "y": 0,
        "width": 960,
        "height": 1080
      },
      {
        "publisher": {
          "id": "*",
          "query": {
            "sortBy": "TIMELINE",
            "index": 1
          }
        },
        "x": 960,
        "y": 0,
        "width": 960,
        "height": 1080
      }
    ]
  },
  "audioConfig": {
    "elements": [
      {
        "publisher": {
          "id": "*",
          "query": {
            "sortBy": "AUDIO_LEVEL",
            "index": 0
          }
        }
      },
      {
        "publisher": {
          "id": "*",
          "query": {
            "sortBy": "AUDIO_LEVEL",
            "index": 1
          }
        }
      }
    ]
  }
}

この例では、話者の音量が大きい上位2名の映像を画面の左と右に表示し、それらの音声を合成して出力しています。

picture in picture

以下のスクリーンショットのような合成を行うための設定について説明します。

PiPレイアウト

{
  "mode": "CUSTOM",
  "videoConfig": {
    "canvasWidth": 1280,
    "canvasHeight": 720,
    "elements": [
      {
        "publisher": {
          "id": "*",
          "query": {
            "sortBy": "TIMELINE",
            "index": 0
          }
        },
        "x": 0,
        "y": 0,
        "width": 1280,
        "height": 720,
        "zIndex": 0
      },
      {
        "publisher": {
          "id": "*",
          "query": {
            "sortBy": "TIMELINE",
            "index": 1
          }
        },
        "x": 960,
        "y": 540,
        "width": 320,
        "height": 180,
        "zIndex": 1
      }
    ]
  },
  "audioConfig": {
    "elements": [
      {
        "publisher": {
          "id": "*",
          "query": {
            "sortBy": "AUDIO_LEVEL",
            "index": 0
          }
        }
      },
      {
        "publisher": {
          "id": "*",
          "query": {
            "sortBy": "AUDIO_LEVEL",
            "index": 1
          }
        }
      }
    ]
  }
}

この例では screen-share という label を metadata に持った映像を全画面に表示し、 camera という label を metadata に持った映像を小窓に表示しています。またそれらと同じ label を metadata に持った音声を合成して出力しています。

Grid

以下のスクリーンショットのような合成を行うための設定を JavaScript のプログラムで作成する例について説明します。

Gridレイアウト

const canvasWidth = 1280;
const canvasHeight = 720;
// elementsの数を指定する
const numElements = 9;

// 列数: 要素数の平方根の切り上げ
const columns = Math.ceil(Math.sqrt(numElements));
// 行数: 要素数 ÷ 列数の切り上げ
const rows = Math.ceil(numElements / columns);
// Canvas サイズから計算する1セルあたりの幅・高さ
const cellWidth = Math.floor(canvasWidth / columns);
const cellHeight = Math.floor(canvasHeight / rows);

const videoElements = [...new Array(numElements).keys()].map((i) => {
  const row = Math.floor(i / columns);
  const col = i % columns;
  return {
    publisher: {
      id: "*",
      query: {
        sortBy: "TIMELINE",
        index: i,
      },
    },
    x: col * cellWidth,
    y: row * cellHeight,
    width: cellWidth,
    height: cellHeight,
  };
});

// 音声は最大4つまで合成できるので音量上位4つを設定する
const audioElements = [...new Array(4).keys()].map((i) => ({
  publisher: {
    id: "*",
    query: {
      sortBy: "AUDIO_LEVEL",
      index: i,
    },
  },
}));

const composite = {
  mode: "CUSTOM",
  videoConfig: {
    canvasWidth,
    canvasHeight,
    elements: videoElements,
  },
  audioConfig: {
    elements: audioElements,
  },
};

この例では指定した element の数に合わせてレスポンシブに映像を Grid 状に合成します。
